WebRTC概念简介

更新日期: 2021-12-01
  • 2021-12-01 更新参考
  • 2021-11-09 创建文档

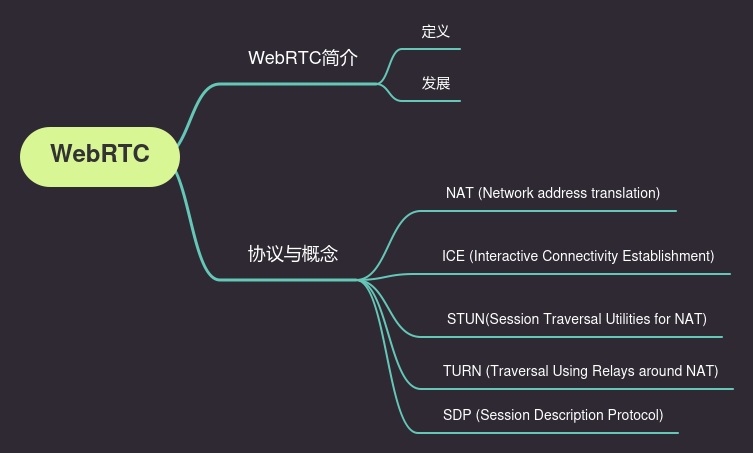

本文大纲

简介

WebRTC(Web Real-Time Communication)。Real-Time Communication,实时通讯。

WebRTC能让web应用和站点之间选择性地分享音视频流。在不安装其它应用和插件的情况下,完成点对点通信。 WebRTC背后的技术被实现为一个开放的Web标准,并在所有主要浏览器中均以常规JavaScript API的形式提供。对于客户端(例如Android和iOS),可以使用提供相同功能的库。 WebRTC是个开源项目,得到Google,Apple,Microsoft和Mozilla等等公司的支持。2011年6月1日开源并在Google、Mozilla、Opera支持下被纳入万维网联盟的W3C推荐标准。

WebRTC包括一系列API和相互关联的协议来实现通信。

相关技术

VoIP

Voice over Internet Protocol,在网络上传输声音消息的技术。 例如网络音频通话。或者叫做IP电话,宽带电话。使用VoIP技术的一大原因是费用低。

相关协议

NAT

Network address translation,网络地址转换。 NAT能给你的设备一个公共IP地址。一个路由器(router)有一个公共IP地址,每个连接到路由的设备有一个私有的IP地址。 设备发送请求时,会从一个特定端口,通过私有IP发送到路由的公共IP。这样每个设备在网上不需要都有一个公共IP地址,但也能被其它设备发现。

参考 IP Network Address Translator (NAT) Terminology and Considerations

ICE

Interactive Connectivity Establishment,互动式连接建立(交互式连通性建立)。 ICE是一套能让web浏览器之间互相连接的框架。通常来说,节点A到B是很难直接相连的。防火墙会阻止连接,设备没有公共IP地址,路由不允许直接连接其他节点。 ICE使用STUN或者TURN服务(或者同时使用两者)来建立连接。

参考 ICE | rfc8445

STUN

Session Traversal Utilities for NAT (STUN) ,NAT会话传输工具。 STUN协议能发现客户端(节点)的公共地址。客户端发送一个请求给网上的STUN服务器,服务器返回客户端的公共地址。不管客户端在路由器的NAT后能否可达。 STUN为请求者提供了可公开访问的IP地址,它就不再参与对话了。

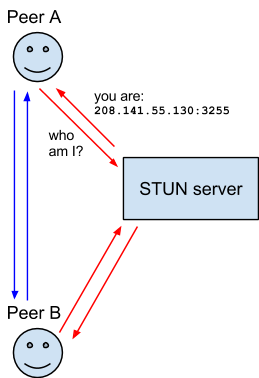

STUN

有些路由器会限制设备与外面其它设备的连接。这意味着即使STUN服务器知道了路由的公共IP地址,也没法建立连接。 这种情况下我们需要使用TURN

TURN

Traversal Using Relays around NAT,使用中继绕过NAT传输。 一些路由器使用一种叫“Symmetric NAT”(对称型NAT)的限制。这意味着路由器仅允许之前连接过的节点(peer)来建立连接。

STUN提供了一个能让应用(终端,节点)穿过NAT的方法。STUN允许客户端获得一个传输地址(一个IP和端口)来获取其它节点的数据。 然而STUN获取到的地址不一定能被所有节点使用。这些地址是否可用取决于网络拓扑的情况。所以,单独STUN无法提供完整的穿越NAT的方案。

TURN协议允许两个处于NAT环境的主机利用中继进行通讯。客户端能够在TURN服务器上分配资源,与其它客户端(peer)进行通讯。 客户端关联一个TURN服务器的地址(relayed server address)来作为中继。 客户端发送报文给TURN服务,TURN服务使用relayed server address作为源地址向其他客户端中继转发报文。 穿越NAT,这个过程就像是“打洞”。也有人称TURN服务器为“打洞服务器”。

TURN

这么看,TURN服务器需要有大的带宽。因此,ICE会优先考虑直接通讯,无法直接通讯情况下会使用TURN。

参考 TURN rfc8656

SDP

Session Description Protocol,会话描述协议。

描述多媒体连接内容的协议。例如分辨率,格式,编码,加密算法等等。

实际上,SDP不是个真正的协议。它也是用来描述设备之间连接与传输多媒体的数据格式。

参考 SDP: Session Description Protocol | rfc8866

参考

一些缩写
  • ACK: Acknowledgment (确认报文)
  • AVP: Audio and Video profile (音频视频描述)
  • B-Frame: Bi-directional Predicted Frame. A partial picture, is a modification of previous and future pictures. - (双向预测帧,存储图片的部分信息,存储的是相对前一张图片和后一张图片的差异信息)
  • DCEP: Data Channel Establishment Protocol defined in RFC 8832 (DataChannel建立协议)
  • DeMux: Demultiplexer (解复用器)
  • DLSR: delay since last sender report (从最近一个Sender Report开始的时间延迟)
  • DTLS: Datagram Transport Layer Security defined in RFC 6347
  • E2E: end-to-end
  • FEC: Forward Error Correction (前向纠错)
  • FIR: Full INTRA-frame Request (完整I帧请求)
  • G.711: A narrowband audio codec (一个窄带音频编码器)
  • H.264: Advanced video coding for generic audiovisual services (面向通用视听服务的高级视频编码)
  • H.265: Conformance specification for ITU-T H.265 high efficiency video coding. (ITU-T H.265高效视频编码的一致性规范)
  • HEVC: High Efficiency Video Coding (高效视频编码)
  • HTTP: Hypertext Transfer Protocol (超文本传输协议)
  • HTTPS: HTTP Over TLS defined in RFC 2818 (基于TLS的HTTP)
  • I-Frame: Intra-coded Frame. A complete picture, can be decoded without anything else. (内部编码帧,保存完整图片信息,- 自解码,不依赖外部数据)
  • ICE: Interactive Connectivity Establishment defined in RFC 8445 (交互式连接建立协议)
  • INIT: Initiate (初始化)
  • IoT: Internet of Things (物联网)
  • IPv4: Internet Protocol, Version 4 (第四代因特网协议)
  • IPv6: Internet Protocol, Version 6 (第六代因特网协议)
  • ITU-T: International Telecommunication Union Telecommunication Standardization Sector (国际电信联盟电信标准分局)
  • JSEP: JavaScript Session Establishment Protocol defined in RFC 8829 (JavaScript会话建立协议)
  • MCU: Multi-point Conferencing Unit (多点会话单元)
  • mDNS: Multicast DNS defined in RFC 6762 (组播 DNS)
  • MITM: Man-In-The-Middle
  • MTU: Maximum Transmission Unit (最大传输单元)
  • MUX: Multiplexing (复用,一般指把不同格式的数据合并存储或传输)
  • NACK: Negative Acknowledgment (逆确认报文,ACK反馈收到报文,NACK反馈未收到报文 )
  • NAT: Network Address Translation defined in RFC 4787 (网络地址转换,域名地址转换成IP地址)
  • Opus: A totally open, royalty-free, highly versatile audio codec (一个完全开放、免版税、高度通用的音频编解码器)
  • P-Frame: Predicted Frame. A partial picture, containing only changes from the previous picture. (前向预测帧,只保存- 相对于上一帧的差异信息)
  • P2P: peer-to-peer
  • PLI: Picture Loss Indication (图片丢失指示)
  • PPID: Payload Protocol Identifier (Payload协议标识)
  • REMB: Receiver Estimated Maximum Bitrate (接收端估计的最大比特率)
  • RFC: Request for Comments (征求意见)
  • RMCAT: RTP Media Congestion Avoidance Techniques (RTP媒体拥塞避免技术)
  • RR: Receiver Report (RCTP接收者报告)
  • RTCP: RTP Control Protocol defined in RFC 3550 (RTP控制协议)
  • RTP: Real-time transport protocol defined in RFC 3550 (实施传输协议)
  • RTT: Round-trip time (往返时间)
  • SACK: Selective Acknowledgment (选择性确认)
  • SCTP: Stream Control Transmission Protocol defined in RFC 4960 (流控传输协议)
  • SDP: Session Description Protocol defined in RFC 8866 (会话描述协议)
  • SFU: Selective Forwarding Unit (选择性转发单元)
  • SR: Sender Report (RCTP发送者报告)
  • SRTP: Secure Real-time Transport Protocol defined in RFC 3711 (安全的RTP)
  • SSRC: Synchronization Source (同步源)
  • STUN: Session Traversal Utilities for NAT defined in RFC 8489 (NAT会话穿透)
  • TCP: Transmission Control Protocol (传输控制协议)
  • TLS: The Transport Layer Security defined in RFC 8446 (传输层安全)
  • TMMBN: Temporary Maximum Media Stream Bit Rate Notification (临时最大媒体流比特率通知)
  • TMMBR: Temporary Maximum Media Stream Bit Rate Request (临时最大媒体流比特率请求)
  • TSN: Transmission Sequence Number (传输序列号)
  • TURN: Traversal Using Relays around NAT defined in RFC 8656 (基于转发的NAT穿透)
  • TWCC: Transport Wide Congestion Control (传输拥塞控制)
  • UDP: User Datagram Protocol (数据报协议)
  • VP8, VP9: Highly-efficient video compression technologies (video “codecs”) developed by the WebM Project. - Anyone may use these codecs royalty-free. (WebM项目开发的高效视频压缩技术(视频编解码),完全免费)
  • WebM: An open media file format designed for the web. (一个开放的Web媒体文件格式)
  • WebRTC: Web Real-Time Communications. W3C WebRTC 1.0: Real-Time Communication Between Browsers (Web实时通信)
