Android CameraX ImageAnalysis 获取视频帧¶

更新日期: 2022-2-7

2022-2-7 增加大纲
2021-12-10 创建文档

CameraX使用ImageAnalysis分析器，可以访问缓冲区中的图像，获取视频帧数据。为了直观看到获取到的数据，我们也可以把某一帧的数据存储下来观察。

本文涉及到的概念

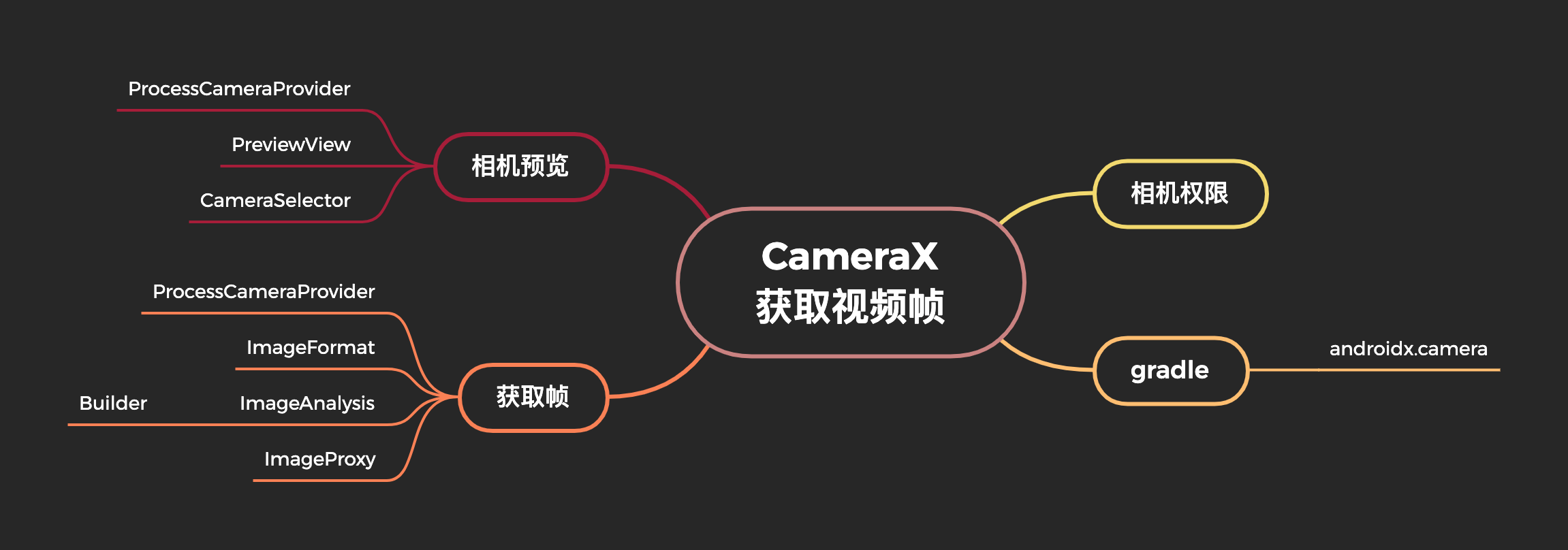

本文大纲

准备工作¶

准备工作包括gradle，layout，动态申请相机权限，外部存储权限等等，大部分设置与CameraX 打开摄像头预览相同。

gradle¶

一些关键配置

gradle

apply plugin: 'com.android.application'
apply plugin: 'kotlin-android'
apply plugin: 'kotlin-android-extensions'
apply plugin: 'kotlin-kapt'

android {
    compileSdkVersion 31
    buildToolsVersion "31.0.0"
    defaultConfig {
        applicationId "com.rustfisher.tutorial2020"
        minSdkVersion 21
        targetSdkVersion 31
    }
    buildFeatures {
        compose true
        dataBinding true
        viewBinding true
    }

    dataBinding {
        enabled = true
    }

    kotlinOptions {
        jvmTarget = "1.8"
    }

    compileOptions {
        sourceCompatibility JavaVersion.VERSION_1_8
        targetCompatibility JavaVersion.VERSION_1_8
    }
    composeOptions {
        kotlinCompilerExtensionVersion '1.0.1'
    }
}

dependencies {
    kapt "com.android.databinding:compiler:3.0.1"
    // 其他依赖...

    implementation "androidx.camera:camera-core:1.1.0-alpha11"
    implementation "androidx.camera:camera-camera2:1.1.0-alpha11"
    implementation "androidx.camera:camera-lifecycle:1.1.0-alpha11"
    implementation "androidx.camera:camera-view:1.0.0-alpha31"
    implementation "androidx.camera:camera-extensions:1.0.0-alpha31"
}

layout¶

act_simple_preivew_x.xml

<?xml version="1.0" encoding="utf-8"?>
<layout>

    <RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"
        android:layout_width="match_parent"
        android:layout_height="match_parent">

        <FrameLayout xmlns:android="http://schemas.android.com/apk/res/android"
            android:id="@+id/container"
            android:layout_width="match_parent"
            android:layout_height="match_parent">

            <androidx.camera.view.PreviewView
                android:id="@+id/previewView"
                android:layout_width="match_parent"
                android:layout_height="match_parent" />
        </FrameLayout>

        <LinearLayout
            android:layout_width="match_parent"
            android:layout_height="wrap_content"
            android:layout_alignParentBottom="true"
            android:gravity="center"
            android:orientation="vertical"
            android:padding="4dp">

            <LinearLayout
                android:layout_width="match_parent"
                android:layout_height="wrap_content"
                android:orientation="horizontal">

                <Button
                    android:id="@+id/start"
                    style="@style/NormalBtn"
                    android:layout_width="wrap_content"
                    android:layout_height="wrap_content"
                    android:text="打开摄像头" />

                <Button
                    android:id="@+id/end"
                    style="@style/NormalBtn"
                    android:layout_width="wrap_content"
                    android:layout_height="wrap_content"
                    android:layout_marginStart="4dp"
                    android:text="停止摄像头" />

            </LinearLayout>

            <LinearLayout
                android:layout_width="match_parent"
                android:layout_height="wrap_content"
                android:layout_marginTop="4dp"
                android:orientation="horizontal">

                <Button
                    android:id="@+id/enable_ana"
                    style="@style/NormalBtn"
                    android:layout_width="wrap_content"
                    android:layout_height="wrap_content"
                    android:text="setAnalyzer" />

                <Button
                    android:id="@+id/clr_ana"
                    style="@style/NormalBtn"
                    android:layout_width="wrap_content"
                    android:layout_height="wrap_content"
                    android:layout_marginStart="4dp"
                    android:text="clearAnalyzer" />


                <Button
                    android:id="@+id/take_one_analyse"
                    style="@style/NormalBtn"
                    android:layout_width="wrap_content"
                    android:layout_height="wrap_content"
                    android:layout_marginStart="4dp"
                    android:text="截取" />

            </LinearLayout>
        </LinearLayout>

    </RelativeLayout>
</layout>

ImageAnalysis获取视频帧并保存到本地¶

androidx.camera.core.ImageAnalysis

设置分析器¶

先看简单的示例，在SimplePreviewXAct.java中使用ImageAnalysis

private boolean mTakeOneYuv = false; // 获取一帧 实际工程中不要这么做

private final ImageAnalysis mImageAnalysis =
        new ImageAnalysis.Builder()
                //.setOutputImageFormat(ImageAnalysis.OUTPUT_IMAGE_FORMAT_RGBA_8888)
                .setTargetResolution(new Size(720, 1280)) // 图片的建议尺寸
                .setOutputImageRotationEnabled(true) // 是否旋转分析器中得到的图片
                .setTargetRotation(Surface.ROTATION_0) // 允许旋转后 得到图片的旋转设置
                .setBackpressureStrategy(ImageAnalysis.STRATEGY_KEEP_ONLY_LATEST)
                .build();

注意这里的setOutputImageRotationEnabled(true)，启用了旋转后，分析器会多花费一些时间（毫秒级）。启用选择，setTargetRotation才有意义。

在onCreate方法里设置setAnalyzer

// SimplePreviewXAct onCreate
final ExecutorService executorService = Executors.newFixedThreadPool(2);
mBinding.enableAna.setOnClickListener(v -> {
    Toast.makeText(getApplicationContext(), "启用分析器", Toast.LENGTH_SHORT).show();
    mImageAnalysis.setAnalyzer(executorService, imageProxy -> {
        // 下面处理数据
        if (mTakeOneYuv) {
            mTakeOneYuv = false;
            Log.d(TAG, "旋转角度: " + imageProxy.getImageInfo().getRotationDegrees());
            ImgHelper.useYuvImgSaveFile(imageProxy,  true); // 存储这一帧为文件
            runOnUiThread(() -> Toast.makeText(getApplicationContext(), "截取一帧", Toast.LENGTH_SHORT).show());
        }
        imageProxy.close(); // 最后要关闭这个
    });
});

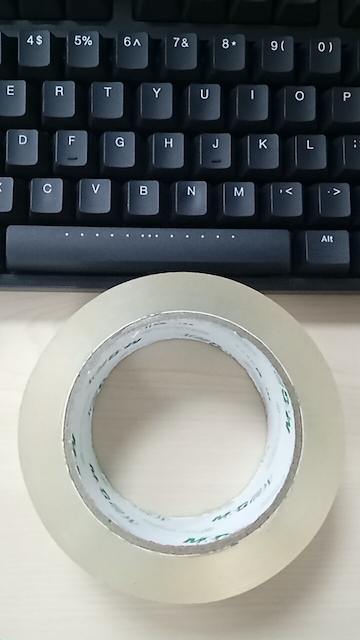

为了更直观的看到分析器中的图片，我们想办法把图片数据保存了下来。

绑定生命周期（启动相机）的时候，把mImageAnalysis传进去

cameraProvider.bindToLifecycle(this, cameraSelector, preview, mImageAnalysis);

相机运行起来，分析器中可以得到帧数据。ImgHelper代码和SimplePreviewXAct如下文。

ImgHelper.java¶

新建一个工具类来处理图片格式问题。

ImgHelper.java

import android.graphics.ImageFormat;
import android.graphics.Rect;
import android.graphics.YuvImage;
import android.os.Environment;
import android.util.Log;

import androidx.camera.core.ImageProxy;

import java.io.File;
import java.io.FileOutputStream;
import java.nio.ByteBuffer;

public class ImgHelper {
    public static String TAG = "rfDevImg";

    // 获取到YuvImage对象 然后存文件
    public static void useYuvImgSaveFile(ImageProxy imageProxy, boolean outputYOnly) {
        final int wid = imageProxy.getWidth();
        final int height = imageProxy.getHeight();
        Log.d(TAG, "宽高: " + wid + ", " + height);

        YuvImage yuvImage = ImgHelper.toYuvImage(imageProxy);
        File file = new File(Environment.getExternalStorageDirectory(), "z_" + System.currentTimeMillis() + ".png");
        saveYuvToFile(file, wid, height, yuvImage);
        Log.d(TAG, "rustfisher.com 存储了" + file);

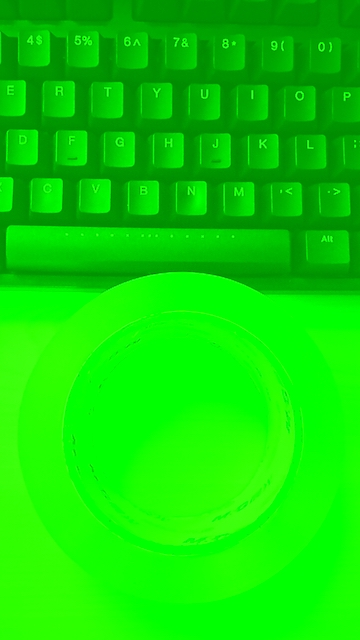

        if (outputYOnly) { // 仅仅作为功能演示
            YuvImage yImg = ImgHelper.toYOnlyYuvImage(imageProxy);
            File yFile = new File(Environment.getExternalStorageDirectory(), "y_" + System.currentTimeMillis() + ".png");
            saveYuvToFile(yFile, wid, height, yImg);
            Log.d(TAG, "rustfisher.com 存储了" + yFile);
        }
    }

    // 仅作为示例使用
    public static YuvImage toYOnlyYuvImage(ImageProxy imageProxy) {
        if (imageProxy.getFormat() != ImageFormat.YUV_420_888) {
            throw new IllegalArgumentException("Invalid image format");
        }
        int width = imageProxy.getWidth();
        int height = imageProxy.getHeight();
        ByteBuffer yBuffer = imageProxy.getPlanes()[0].getBuffer();
        int numPixels = (int) (width * height * 1.5f);
        byte[] nv21 = new byte[numPixels];
        int index = 0;
        int yRowStride = imageProxy.getPlanes()[0].getRowStride();
        int yPixelStride = imageProxy.getPlanes()[0].getPixelStride();
        for (int y = 0; y < height; ++y) {
            for (int x = 0; x < width; ++x) {
                nv21[index++] = yBuffer.get(y * yRowStride + x * yPixelStride);
            }
        }
        return new YuvImage(nv21, ImageFormat.NV21, width, height, null);
    }

    public static YuvImage toYuvImage(ImageProxy image) {
        if (image.getFormat() != ImageFormat.YUV_420_888) {
            throw new IllegalArgumentException("Invalid image format");
        }
        int width = image.getWidth();
        int height = image.getHeight();

        // 拿到YUV数据
        ByteBuffer yBuffer = image.getPlanes()[0].getBuffer();
        ByteBuffer uBuffer = image.getPlanes()[1].getBuffer();
        ByteBuffer vBuffer = image.getPlanes()[2].getBuffer();

        int numPixels = (int) (width * height * 1.5f);
        byte[] nv21 = new byte[numPixels]; // 转换后的数据
        int index = 0;

        // 复制Y的数据
        int yRowStride = image.getPlanes()[0].getRowStride();
        int yPixelStride = image.getPlanes()[0].getPixelStride();
        for (int y = 0; y < height; ++y) {
            for (int x = 0; x < width; ++x) {
                nv21[index++] = yBuffer.get(y * yRowStride + x * yPixelStride);
            }
        }

        // 复制U/V数据
        int uvRowStride = image.getPlanes()[1].getRowStride();
        int uvPixelStride = image.getPlanes()[1].getPixelStride();
        int uvWidth = width / 2;
        int uvHeight = height / 2;

        for (int y = 0; y < uvHeight; ++y) {
            for (int x = 0; x < uvWidth; ++x) {
                int bufferIndex = (y * uvRowStride) + (x * uvPixelStride);
                nv21[index++] = vBuffer.get(bufferIndex);
                nv21[index++] = uBuffer.get(bufferIndex);
            }
        }
        return new YuvImage(nv21, ImageFormat.NV21, width, height, null);
    }

    public static void saveYuvToFile(File file, int wid, int height, YuvImage yuvImage) {
        try {
            boolean c = file.createNewFile();
            Log.d(TAG, file + " created: " + c);
            FileOutputStream fos = new FileOutputStream(file);
            yuvImage.compressToJpeg(new Rect(0, 0, wid, height), 100, fos);
            fos.close();
        } catch (Exception e) {
            e.printStackTrace();
        }
    }
}

SimplePreviewXAct.java¶

完整的SimplePreviewXAct.java代码如下

SimplePreviewXAct.java

import android.os.Bundle;
import android.util.Log;
import android.util.Size;
import android.view.Surface;
import android.widget.Toast;

import androidx.annotation.Nullable;
import androidx.appcompat.app.AppCompatActivity;
import androidx.camera.core.CameraSelector;
import androidx.camera.core.ImageAnalysis;
import androidx.camera.core.Preview;
import androidx.camera.lifecycle.ProcessCameraProvider;
import androidx.core.content.ContextCompat;
import androidx.databinding.DataBindingUtil;

import com.google.common.util.concurrent.ListenableFuture;
import com.rustfisher.tutorial2020.R;
import com.rustfisher.tutorial2020.databinding.ActSimplePreivewXBinding;

import java.util.concurrent.ExecutionException;
import java.util.concurrent.ExecutorService;
import java.util.concurrent.Executors;


/**
* @author an.rustfisher.com
* @date 2021-12-09 19:53
*/
public class SimplePreviewXAct extends AppCompatActivity {
    private static final String TAG = "rfDevX";
    private ActSimplePreivewXBinding mBinding;
    private ListenableFuture<ProcessCameraProvider> mCameraProviderFuture;
    private ProcessCameraProvider mCameraProvider;
    private boolean mRunning = false;

    private boolean mTakeOneYuv = false; // 获取一帧 实际工程中不要这么做

    private final ImageAnalysis mImageAnalysis =
            new ImageAnalysis.Builder()
                    //.setOutputImageFormat(ImageAnalysis.OUTPUT_IMAGE_FORMAT_RGBA_8888)
                    .setTargetResolution(new Size(720, 1280)) // 图片的建议尺寸
                    .setOutputImageRotationEnabled(true) // 是否旋转分析器中得到的图片
                    .setTargetRotation(Surface.ROTATION_0) // 允许旋转后 得到图片的旋转设置
                    .setBackpressureStrategy(ImageAnalysis.STRATEGY_KEEP_ONLY_LATEST)
                    .build();

    @Override
    protected void onCreate(@Nullable Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        mBinding = DataBindingUtil.setContentView(this, R.layout.act_simple_preivew_x);
        mCameraProviderFuture = ProcessCameraProvider.getInstance(this);
        mCameraProviderFuture.addListener(() -> {
            try {
                mCameraProvider = mCameraProviderFuture.get();
                Log.d(TAG, "获取到了 cameraProvider");
                bindPreview(mCameraProvider);
            } catch (ExecutionException | InterruptedException e) {
                // 这里不用处理
            }
        }, ContextCompat.getMainExecutor(this));
        mBinding.start.setOnClickListener(v -> {
            if (mCameraProvider != null && !mRunning) {
                bindPreview(mCameraProvider);
            }
        });
        mBinding.end.setOnClickListener(v -> {
            mCameraProvider.unbindAll();
            mRunning = false;
        });

        mBinding.takeOneAnalyse.setOnClickListener(v -> {
            mTakeOneYuv = true;
            Log.d(TAG, "获取一帧, 输出图片旋转: " + mImageAnalysis.isOutputImageRotationEnabled());
        });

        final ExecutorService executorService = Executors.newFixedThreadPool(2);
        mBinding.enableAna.setOnClickListener(v -> {
            Toast.makeText(getApplicationContext(), "启用分析器", Toast.LENGTH_SHORT).show();
            mImageAnalysis.setAnalyzer(executorService, imageProxy -> {
                // 下面处理数据
                if (mTakeOneYuv) {
                    mTakeOneYuv = false;
                    Log.d(TAG, "旋转角度: " + imageProxy.getImageInfo().getRotationDegrees());
                    ImgHelper.useYuvImgSaveFile(imageProxy,  true); // 存储这一帧为文件
                    runOnUiThread(() -> Toast.makeText(getApplicationContext(), "截取一帧", Toast.LENGTH_SHORT).show());
                }
                imageProxy.close(); // 最后要关闭这个
            });
        });
        mBinding.clrAna.setOnClickListener(v -> {
            mImageAnalysis.clearAnalyzer();
            Toast.makeText(getApplicationContext(), "clearAnalyzer", Toast.LENGTH_SHORT).show();
        });
    }

    private void bindPreview(ProcessCameraProvider cameraProvider) {
        if (cameraProvider == null) {
            Toast.makeText(getApplicationContext(), "没获取到相机", Toast.LENGTH_SHORT).show();
            return;
        }
        Toast.makeText(getApplicationContext(), "相机启动", Toast.LENGTH_SHORT).show();
        Preview preview = new Preview.Builder().build();

        CameraSelector cameraSelector = new CameraSelector.Builder()
                .requireLensFacing(CameraSelector.LENS_FACING_BACK)
                .build();

        preview.setSurfaceProvider(mBinding.previewView.getSurfaceProvider());

        cameraProvider.bindToLifecycle(this, cameraSelector, preview, mImageAnalysis);
        mRunning = true;
    }

}

运行结果¶

在红米9上运行，截取到的图片（效果示意图）

运行效果

正常图片	只有Y平面（仅作为参考）

取消分析器¶

mImageAnalysis.clearAnalyzer();

ImageAnalysis相关¶

通过上面的示例，我们掌握了ImageAnalysis简单的用法。

Executors¶

setAnalyzer我们使用的是java.util.concurrent.Executors。上面的例子传入了一个定长的线程池。

处理图片的方法会运行在线程池的线程里。当然这里换其他类型线程池也可以。也可以用主线程ContextCompat.getMainExecutor(getApplicationContext());。

androidx.camera.core.ImageProxy¶

封装了android.media.Image

ImageAnalysis.Builder¶

用来创建ImageAnalysis

默认输出图片格式是OUTPUT_IMAGE_FORMAT_YUV_420_888，本文示例中我们使用的是默认格式。

setTargetResolution¶

示例中setTargetResolution(new Size(720, 1280))。我们用的是竖屏，设置成了宽度小于高度。

可以把传入的叫做“目标尺寸”。最终图片会找一个最接近的尺寸。具体由摄像头来决定。

比如把示例里的设置改成setTargetResolution(new Size(1280, 720))，最终输出的图片大小可能是720x720

setTargetResolution和setTargetAspectRatio只能二选一

ImageAnalysis.Builder.setOutputImageRotationEnabled¶

setOutputImageRotationEnabled(boolean)是否启用输出图片的旋转功能。注意这是ImageAnalysis.Builder的方法。

此功能默认关闭

输出的图片可以用ImageInfo.getRotationDegrees()获得旋转的角度。

启用后，分析器会旋转每一张图片。相对而言会多耗费性能。

对于640x480图片来说，中等性能的设备大约会多耗费10-15ms。

setTargetRotation¶

setOutputImageRotationEnabled(true)启用旋转后，可以设置输出图片的旋转角度。

setTargetRotation(int)接受的参数是Surface.ROTATION_0, Surface.ROTATION_90, Surface.ROTATION_180, Surface.ROTATION_270

上面的示例用的是Surface.ROTATION_0

setBackpressureStrategy¶

当图片产生的速度大于图片分析的速度时，分析器会采用的应对策略。Android称之为背压策略。

可选值如下

`STRATEGY_KEEP_ONLY_LATEST` （默认）¶

使用最新的图片

`STRATEGY_BLOCK_PRODUCER`¶

阻止产生新的图片。当产生的图片超过队列深度时，生产者（producer）会停止生产图片。如果上一张图片没有调用ImageProxy.close()，生产出来的图片会去排队（queued），而不是交给分析器。如果停止生产图片（image），其他地方也会停止，比如实时预览。

在上面的示例中，可以试试注释掉imageProxy.close();，修改setBackpressureStrategy(ImageAnalysis.STRATEGY_BLOCK_PRODUCER)

这个策略配合ImageAnalysis.Builder.setImageQueueDepth(int)使用。设置队列的长度。

获取nv21数据¶

例子中把YUV数据转换成nv21。

然后利用android.graphics.YuvImage，把图片存下来。

参考¶

本文也发布在

稀土掘金 cnblog 华为云社区

本站说明

一起在知识的海洋里呛水吧。广告内容与本站无关。如果喜欢本站内容，欢迎投喂作者，谢谢支持服务器。如有疑问和建议，欢迎在下方评论~

📖AndroidTutorial 📚AndroidTutorial 🙋反馈问题 🔥最近更新 🍪投喂作者

Ads

Android CameraX ImageAnalysis 获取视频帧¶

准备工作¶

gradle¶

layout¶

ImageAnalysis获取视频帧并保存到本地¶

设置分析器¶

ImgHelper.java¶

SimplePreviewXAct.java¶

运行结果¶

取消分析器¶

ImageAnalysis相关¶

Executors¶

androidx.camera.core.ImageProxy¶

ImageAnalysis.Builder¶

setTargetResolution¶

ImageAnalysis.Builder.setOutputImageRotationEnabled¶

setTargetRotation¶

setBackpressureStrategy¶

STRATEGY_KEEP_ONLY_LATEST （默认）¶

STRATEGY_BLOCK_PRODUCER¶

获取nv21数据¶

参考¶

`STRATEGY_KEEP_ONLY_LATEST` （默认）¶

`STRATEGY_BLOCK_PRODUCER`¶
