【运营的Python指南】Python Excel 绘制柱形图

更新日期 2019-11-19
  • 2019-11-19 创建文档

这是一份写给运营人员的Python指南。本文主要讲述如何使用Python操作Excel绘制柱形图。

开发工具,环境

  • PyCharm
  • Python3
  • Office Excel

前面我们已经创建好了一张Excel表。 现在我们要根据已有的数据,往里面添加柱形图。

柱形图 BarChart

参考《Python openpyxl Excel绘制柱形图》得知,我们主要使用BarChartBarChart3D类。 图表中许多的细节由BarChart属性控制。

后文都以chart1来表示柱形图对象 chart1 = BarChart()

数据来源范围 Reference

首先我们应该确定数据的范围。有数据才好绘图。这里使用的是Reference类来表示数据“引用”范围。

    data1 = Reference(st, min_col=2, min_row=1, max_row=7, max_col=3)
    cats1 = Reference(st, min_col=1, min_row=2, max_row=7)
需要注意的是,范围的下标是从1开始的。 这里的data1把标题也框进去了。设定数据的时候,需要设置titles_from_data=True
chart1.add_data(data1, titles_from_data=True)

设置种类使用set_categories方法,也是把一个范围(Reference)的数据传入。

chart1.set_categories(cats1)

柱子方向控制 type

方向由属性type来控制,有2个可选参数:bar表示横向,col表示竖直。

chart1.type = "bar" # 横向柱形图
chart1.type = "col" # 纵向柱形图

标题 title

属性title控制标题。如果置为None则不显示标题。

图表的标题 chart1.title = "日均值对比"

坐标的标题,首先需要拿到x,y的坐标。

    chart1.y_axis.title = '数值'
    chart1.x_axis.title = st.cell(column=1, row=1).value  # 直接用单元格的内容做标题

添加图表

add_chart将图表添加到sheet中。图表的左上角对齐某个单元格。下面是对齐A8。

st.add_chart(chart1, 'A8')

3D柱形图 BarChart3D

柱子的形状 shape

默认是立方体,但也可以从下面的形状里选一个。

{'box', 'pyramid', 'pyramidToMax', 'coneToMax', 'cone', 'cylinder'}

chart1.type = 'cone'

box 是立方体,中规中矩。 pyramid 是金字塔,顶部也是尖的。 cone 是圆锥,看起来很尖锐。 cylinder 是圆柱。

配色风格 style

style 会影响图表的配色风格,一般用10比较多彩多样。

代码示例

绘制图表用的数据来自运营的Python指南 - Python 操作Excel。 我们在已有的表格中添加柱形图。代码参考python-playground - Github

绘制2D柱形图

def create_bar_chart_1(file_path):
    """
    插入柱形图
    :param file_path: Excel 文件路径
    :return: None
    """
    wb = load_workbook(file_path)
    st = wb.active

    data1 = Reference(st, min_col=2, min_row=1, max_row=7, max_col=3)
    cats1 = Reference(st, min_col=1, min_row=2, max_row=7)

    chart1 = BarChart()
    chart1.type = "col"
    chart1.style = 9
    chart1.title = "日均值对比"
    # chart1.y_axis.title = '数值'
    chart1.x_axis.title = st.cell(column=1, row=1).value

    chart1.add_data(data1, titles_from_data=True)
    chart1.set_categories(cats1)
    chart1.shape = 0
    st.add_chart(chart1, 'A8')
    wb.save(file_path)

绘制3D柱形图

def create_bar_chart_2(file_path):
    """
    插入3D柱形图
    :param file_path: Excel 文件路径
    :return: None
    """
    wb = load_workbook(file_path)
    st = wb.active

    data1 = Reference(st, min_col=2, min_row=1, max_row=7, max_col=3)
    cats1 = Reference(st, min_col=1, min_row=2, max_row=7)

    chart1 = BarChart3D()
    chart1.type = "bar"
    chart1.style = 10
    chart1.title = "日均值对比"
    chart1.x_axis.title = None
    chart1.shape = 'cylinder'

    chart1.add_data(data1, titles_from_data=True)
    chart1.set_categories(cats1)
    st.add_chart(chart1, 'A26')
    wb.save(file_path)

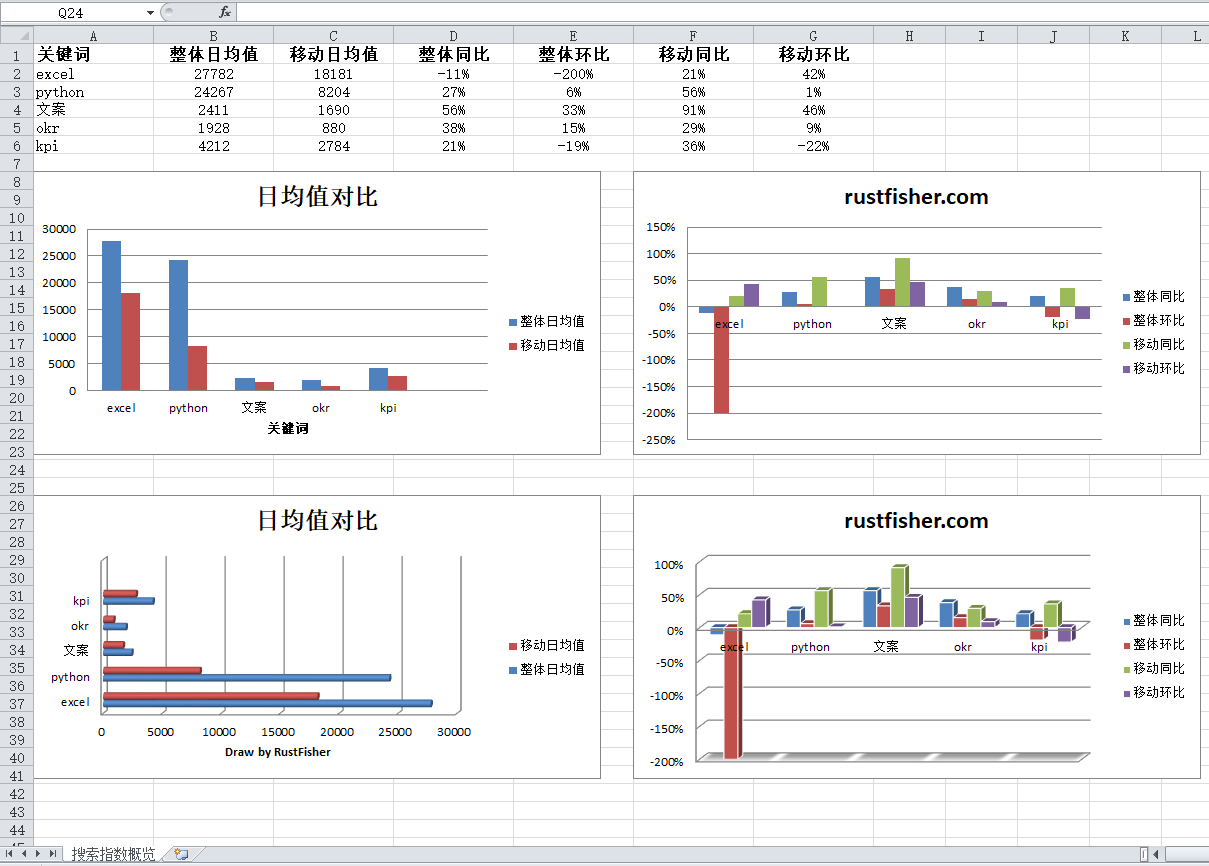

运行结果示例图片

整体图片 - Excel打开

相关代码请参考python-playground - github
