Android 悬浮窗 System Alert Window¶

更新日期: 2022-9-14

2022-9-14 添加说明
2022-1-6 创建文档

悬浮窗能显示在其他应用上方。桌面系统例如Windows，macOS，Ubuntu，打开的程序能以窗口形式显示在屏幕上。受限于屏幕大小，安卓系统中主要使用多任务切换的方式和分屏的方式。视频播放，视频对话可能会采用悬浮窗功能（例如手Q，微信的视频通话）。应用留下一个视频（通话）窗口，用户可以返回安卓桌面，或者去其他app的界面操作。前面我们探讨了悬浮activity的实现方式，并结合CameraX预览来实现应用内摄像头预览悬浮Activity。这些是在app内实现的悬浮activity效果。

本文我们用一个例子来展示Android悬浮窗的实现方法和注意事项。

本文例子启用了dataBinding

dataBinding {
    enabled = true
}

不启用dataBinding也可以，用findViewById即可。这里使用dataBinding只是为了方便。

`SYSTEM_ALERT_WINDOW`权限¶

manifest里申明权限SYSTEM_ALERT_WINDOW

<uses-permission android:name="android.permission.SYSTEM_ALERT_WINDOW" />

请求了这个权限后，app的权限管理中会有「显示悬浮窗」的权限选项。后面我们会引导用户去开启这个权限。

标题中“System Alert Window”即SYSTEM_ALERT_WINDOW

悬浮窗的界面¶

准备layout文件floating_window_1.xml，它作为悬浮窗的界面。

<?xml version="1.0" encoding="utf-8"?>
<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:id="@+id/f_root"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:background="#00897B"
    android:gravity="center_horizontal"
    android:orientation="vertical"
    android:padding="4dp">

    <TextView
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:gravity="center_horizontal"
        android:text="悬浮窗\n an.rustfisher.com "
        android:textColor="#FFFFFF"
        android:textSize="16sp" />

    <TextView
        android:id="@+id/f_btn1"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:layout_marginTop="20dp"
        android:background="#00897B"
        android:text="打开控制页面"
        android:textColor="#FFFFFF" />

    <View
        android:layout_width="100dp"
        android:layout_height="1dp"
        android:layout_margin="16dp"
        android:background="#eaeaea" />

    <TextView
        android:id="@+id/exit_btn"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:background="#00897B"
        android:text="关闭悬浮窗服务"
        android:textColor="#FFFFFF" />
</LinearLayout>

悬浮窗service¶

新建一个Service FloatingWindowService。它来执行创建/销毁悬浮窗的操作。完整代码如下。

// package com.rustfisher.tutorial2020.service.floating;
import android.app.Service;
import android.content.Intent;
import android.graphics.PixelFormat;
import android.os.Build;
import android.os.IBinder;
import android.util.DisplayMetrics;
import android.util.Log;
import android.view.Gravity;
import android.view.LayoutInflater;
import android.view.MotionEvent;
import android.view.View;
import android.view.ViewGroup;
import android.view.WindowManager;

import androidx.annotation.Nullable;

import com.rustfisher.tutorial2020.R;

/**
 * 悬浮窗的服务
 *
 * @author an.rustfisher.com
 * @date 2022-01-05 23:53
 */
public class FloatingWindowService extends Service {
    private static final String TAG = "rfDevFloatingService";

    private WindowManager windowManager;
    private View floatView;

    @Nullable
    @Override
    public IBinder onBind(Intent intent) {
        return null;
    }

    @Override
    public int onStartCommand(Intent intent, int flags, int startId) {
        Log.d(TAG, "onStartCommand , " + startId);
        if (floatView == null) {
            Log.d(TAG, "onStartCommand: 创建悬浮窗");
            initUi();
        }
        return super.onStartCommand(intent, flags, startId);
    }

    @Override
    public void onDestroy() {
        Log.d(TAG, "onDestroy");
        super.onDestroy();
    }

    private void initUi() {
        DisplayMetrics metrics = getApplicationContext().getResources().getDisplayMetrics();
        int width = metrics.widthPixels;
        int height = metrics.heightPixels;

        windowManager = (WindowManager) getSystemService(WINDOW_SERVICE);
        LayoutInflater inflater = (LayoutInflater) getBaseContext().getSystemService(LAYOUT_INFLATER_SERVICE);
        floatView = (ViewGroup) inflater.inflate(R.layout.floating_window_1, null);

        int layoutType;
        if (Build.VERSION.SDK_INT >= Build.VERSION_CODES.O) {
            layoutType = WindowManager.LayoutParams.TYPE_APPLICATION_OVERLAY;
        } else {
            layoutType = WindowManager.LayoutParams.TYPE_TOAST;
        }

        WindowManager.LayoutParams floatLp = new WindowManager.LayoutParams(
                (int) (width * (0.4f)),
                (int) (height * (0.3f)),
                layoutType,
                WindowManager.LayoutParams.FLAG_NOT_FOCUSABLE,
                PixelFormat.TRANSLUCENT
        );

        floatLp.gravity = Gravity.CENTER;
        floatLp.x = 0;
        floatLp.y = 0;

        windowManager.addView(floatView, floatLp);

        floatView.findViewById(R.id.f_btn1).setOnClickListener(v -> {
            stopSelf();
            windowManager.removeView(floatView);
            Intent backToHome = new Intent(getApplicationContext(), FloatingCmdAct.class);
            backToHome.addFlags(Intent.FLAG_ACTIVITY_NEW_TASK);
            startActivity(backToHome);
        });
        floatView.findViewById(R.id.exit_btn).setOnClickListener(v -> {
            stopSelf();
            windowManager.removeView(floatView);
        });

        floatView.setOnTouchListener(new View.OnTouchListener() {
            final WindowManager.LayoutParams floatWindowLayoutUpdateParam = floatLp;
            double x;
            double y;
            double px;
            double py;

            @Override
            public boolean onTouch(View v, MotionEvent event) {
                switch (event.getAction()) {
                    case MotionEvent.ACTION_DOWN:
                        x = floatWindowLayoutUpdateParam.x;
                        y = floatWindowLayoutUpdateParam.y;
                        px = event.getRawX();
                        py = event.getRawY();
                        break;
                    case MotionEvent.ACTION_MOVE:
                        floatWindowLayoutUpdateParam.x = (int) ((x + event.getRawX()) - px);
                        floatWindowLayoutUpdateParam.y = (int) ((y + event.getRawY()) - py);
                        windowManager.updateViewLayout(floatView, floatWindowLayoutUpdateParam);
                        break;
                }
                return false;
            }
        });
    }
}

在onStartCommand方法中我们可以知道，启动这个服务时，如果没有悬浮窗floatView，则去创建一个。

WindowManager提供了与窗口管理器（window manager）沟通的接口。显示View到窗口（屏幕）上，用的是WindowManager提供的方法addView。移除调用removeView。

layout类型需要指定

WindowManager.LayoutParams.TYPE_APPLICATION_OVERLAY
WindowManager.LayoutParams.TYPE_TOAST

LayoutInflater用来创建floatView。

floatView的OnTouchListener，用来执行拖动操作。

回到控制activity时，需要flag：Intent.FLAG_ACTIVITY_NEW_TASK，否则报错AndroidRuntimeException

android.util.AndroidRuntimeException:
    Calling startActivity() from outside of an Activity  context requires the FLAG_ACTIVITY_NEW_TASK flag.

一个小问题：Service的生命周期方法运行在主线程（UI线程）上吗？

Service相关概念请参考Service综述

activity¶

提供一个启动服务的地方。

layout¶

<?xml version="1.0" encoding="utf-8"?>
<layout>

    <androidx.constraintlayout.widget.ConstraintLayout xmlns:android="http://schemas.android.com/apk/res/android"
        android:layout_width="match_parent"
        android:layout_height="match_parent">

        <LinearLayout
            android:layout_width="match_parent"
            android:layout_height="match_parent"
            android:gravity="center_horizontal"
            android:orientation="vertical">

            <Button
                android:id="@+id/setting_window_btn"
                style="@style/NormalBtn"
                android:layout_width="match_parent"
                android:layout_height="wrap_content"
                android:layout_marginTop="4dp"
                android:text="悬浮窗权限" />

            <Button
                android:id="@+id/start_btn"
                style="@style/NormalBtn"
                android:layout_width="match_parent"
                android:layout_height="wrap_content"
                android:layout_marginTop="4dp"
                android:text="启动服务" />

            <Button
                android:id="@+id/end_btn"
                style="@style/NormalBtn"
                android:layout_width="match_parent"
                android:layout_height="wrap_content"
                android:layout_marginTop="4dp"
                android:text="停止服务" />

        </LinearLayout>

    </androidx.constraintlayout.widget.ConstraintLayout>
</layout>

控制¶

为了方便从悬浮窗出发跳回这个activity，启动模式设置为singleTop。

<activity
    android:name=".service.floating.FloatingCmdAct"
    android:launchMode="singleTop" />

可根据具体需求选择启动模式。

以下是FloatingCmdAct的完整代码

// package com.rustfisher.tutorial2020.service.floating;
import android.content.Intent;
import android.net.Uri;
import android.os.Build;
import android.os.Bundle;
import android.provider.Settings;
import android.util.Log;
import android.widget.Toast;

import androidx.annotation.Nullable;
import androidx.appcompat.app.AppCompatActivity;
import androidx.databinding.DataBindingUtil;

import com.rustfisher.tutorial2020.R;
import com.rustfisher.tutorial2020.databinding.ActFloatingCmdBinding;

/**
 * 启动服务前的界面
 *
 * @author an.rustfisher.com
 * @date 2022-01-05 14:57
 */
public class FloatingCmdAct extends AppCompatActivity {
    private static final String TAG = "rfDevFloatingCmd";

    private ActFloatingCmdBinding mBinding;

    @Override
    protected void onCreate(@Nullable Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        mBinding = DataBindingUtil.setContentView(this, R.layout.act_floating_cmd);

        mBinding.settingWindowBtn.setOnClickListener(v -> {
            if (android.os.Build.VERSION.SDK_INT >= android.os.Build.VERSION_CODES.M) {
                startActivity(new Intent(Settings.ACTION_MANAGE_OVERLAY_PERMISSION, Uri.parse("package:" + getPackageName())));
            } else {
                Toast.makeText(getApplicationContext(), "API < " + android.os.Build.VERSION_CODES.M, Toast.LENGTH_SHORT).show();
            }
        });
        mBinding.startBtn.setOnClickListener(v -> {
            startService(new Intent(getApplicationContext(), FloatingWindowService.class));
            Toast.makeText(getApplicationContext(), "启动服务", Toast.LENGTH_SHORT).show();
        });
        mBinding.endBtn.setOnClickListener(v -> {
            stopService(new Intent(getApplicationContext(), FloatingWindowService.class));
            Toast.makeText(getApplicationContext(), "停止服务", Toast.LENGTH_SHORT).show();
        });

        if (!checkOverlayDisplayPermission()) {
            Toast.makeText(getApplicationContext(), "请允许应用显示悬浮窗", Toast.LENGTH_SHORT).show();
        }
    }

    @Override
    protected void onNewIntent(Intent intent) {
        super.onNewIntent(intent);
        Log.d(TAG, "onNewIntent: 回来了");
    }

    private boolean checkOverlayDisplayPermission() {
        // API23以后需要检查权限
        if (Build.VERSION.SDK_INT > Build.VERSION_CODES.M) {
            return Settings.canDrawOverlays(this);
        } else {
            return true;
        }
    }
}

API23以后，需要检查是否允许显示悬浮窗。如果不允许则弹一个toast。跳转去显示悬浮窗权限界面，用Settings.ACTION_MANAGE_OVERLAY_PERMISSION

Intent(Settings.ACTION_MANAGE_OVERLAY_PERMISSION, Uri.parse("package:" + getPackageName()))

代码请参考工程 https://gitee.com/rustfisher/AndroidTutorial

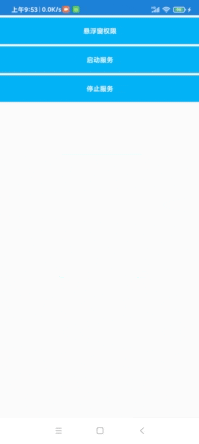

运行效果¶

红米9A（MIUI 12.5.1 Android 10）

红米9A运行效果

小结¶

本文实现了一个简单的悬浮窗功能。有了SYSTEM_ALERT_WINDOW权限后，悬浮窗能显示在其他app上方。添加view到窗口上，主要使用android.view.WindowManager的功能。

参考¶

悬浮activity的实现方式
CameraX预览
应用内摄像头预览悬浮Activity
https://www.geeksforgeeks.org/how-to-make-a-floating-window-application-in-android/
