RelativeLayout 相对布局
简述RelativeLayout的使用方式和特点。给出一些示例看看RelativeLayout怎么用。
RelativeLayout 简述¶
RelativeLayout和LinearLayout类似，都是ViewGroup，能“容纳”多个子view。 RelativeLayout 是一个以相对位置显示子视图的视图组。每个视图的位置可以指定为相对于同级元素的位置（例如，在另一个视图的左侧或下方）或相对于父级 RelativeLayout 区域的位置（例如在底部、左侧或中心对齐）。
子view可以是TextView，Button，或者是LinearLayout，RelativeLayout等等。 如果不添加其他配置，它们默认是在RelativeLayout的左上角。 在RelativeLayout中，子View可以根据另一个子View来确定位置。 但必须注意的是，RelativeLayout和它的子View不能互相依赖。比如RelativeLayout设置高度为wrap_content，子View设置了ALIGN_PARENT_BOTTOM，这样你会发现RelativeLayout被撑到最大。 RelativeLayout能消除嵌套视图组并使布局层次结构保持扁平化。
接下来介绍一些在xml中的设置。
属性介绍¶
RelativeLayout 可以指定子视图相对于父视图或彼此（由 ID 确定）的位置。因此，您可以按照右边框对齐两个元素，或者使它们一上一下，屏幕居中，左侧居中，等等。默认情况下，所有子视图均绘制在布局的左上角，因此您必须使用 RelativeLayout.LayoutParams 中提供的各种布局属性定义每个视图的位置。
有很多布局属性可用于 RelativeLayout 中的视图，部分示例包括：
- android:layout_alignParentTop
- 如果为 "true"，会将此视图的上边缘与父视图的上边缘对齐。
- android:layout_centerVertical
- 如果为 "true"，会将此子级在父级内垂直居中。
- android:layout_below
- 将此视图的上边缘放置在使用资源 ID 指定的视图下方。
- android:layout_toRightOf
- 将此视图的左边缘放置在使用资源 ID 指定的视图右侧。
这些只是几个示例。所有布局属性都记录在 RelativeLayout.LayoutParams。
示例¶
为了让UI好看一点，先定义一下样式，在style.xml文件中新增一个style。
<style name="RelativeLayoutDemo1Item">
<item name="android:layout_height">wrap_content</item>
<item name="android:layout_width">wrap_content</item>
<item name="android:padding">4dp</item>
<item name="android:background">@color/colorAccent</item>
<item name="android:textColor">#ffffff</item>
<item name="android:textSize">12sp</item>
</style>
示例1¶

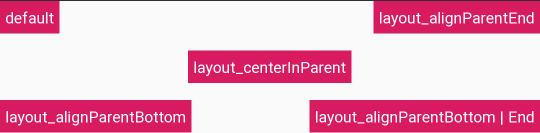

在layout中增加RelativeLayout与一些子View。 子View设置了不同的属性，分布在父View的上下左右中各个地方。
<RelativeLayout
android:layout_width="match_parent"
android:layout_height="100dp">
<TextView
style="@style/RelativeLayoutDemo1Item"
android:text="default" />
<TextView
style="@style/RelativeLayoutDemo1Item"
android:layout_alignParentEnd="true"
android:text="layout_alignParentEnd" />
<TextView
style="@style/RelativeLayoutDemo1Item"
android:layout_centerInParent="true"
android:text="layout_centerInParent" />
<TextView
style="@style/RelativeLayoutDemo1Item"
android:layout_alignParentBottom="true"
android:text="layout_alignParentBottom" />
<TextView
style="@style/RelativeLayoutDemo1Item"
android:layout_alignParentEnd="true"
android:layout_alignParentBottom="true"
android:text="layout_alignParentBottom | End" />
</RelativeLayout>
示例2¶
子View可以把另外的子View当做位置依据。
<RelativeLayout
android:layout_width="match_parent"
android:layout_height="match_parent"
android:layout_marginTop="120dp">
<TextView
android:id="@+id/tv1"
style="@style/RelativeLayoutDemo1Item"
android:text="R" />
<TextView
android:id="@+id/tv2"
style="@style/RelativeLayoutDemo1Item"
android:layout_below="@id/tv1"
android:layout_toEndOf="@id/tv1"
android:text="u" />
<TextView
android:id="@+id/tv3"
style="@style/RelativeLayoutDemo1Item"
android:layout_below="@id/tv2"
android:layout_toEndOf="@id/tv2"
android:text="s" />
<TextView
android:id="@+id/tv4"
style="@style/RelativeLayoutDemo1Item"
android:layout_below="@id/tv3"
android:layout_toEndOf="@id/tv3"
android:text="t" />
</RelativeLayout>
