Android SeekBar 自定义thumb,thumb旋转动画效果

更新日期: 2021-11-18
  • 2021-11-18 增加效果
  • 2018-11-20 创建文档

简介

某些音乐播放或者视频播放的界面上,资源还在加载时,进度条的原点(thumb)会显示一个转圈的效果。 资源加载完成后,又切换回静态效果。这个效果增强了用户体验。

一般来说有美术人员负责设计和切图。尝试实现时,我们可以使用使用drawable,来模拟实现这个转圈的效果。

示例

dimens.xml

为方便管理,可以添加一些尺寸设置

<dimen name="audio_course_item_seek_bar_progress_height">6dp</dimen>
<dimen name="audio_course_item_seek_bar_radius">2dp</dimen>
<dimen name="audio_seek_bar_thumb_size">20dp</dimen>
<dimen name="audio_seek_bar_thumb_ring_width">4dp</dimen>

drawable

我们一共要添加4个drawable文件。分别是2种thumb,1个动画,1个进度条“底座”。

shape_thumb_round_1.xml # 静态thumb
layers_seek_bar_progress_1.xml
layers_thumb_ring_sweep_1.xml
rotate_thumb_1.xml

shape_thumb_round_1.xml

用solid和stroke做出的圆环效果

<?xml version="1.0" encoding="utf-8"?>
<shape xmlns:android="http://schemas.android.com/apk/res/android"
    android:shape="oval">
    <solid android:color="#ffffff" />
    <stroke
        android:width="@dimen/audio_seek_bar_thumb_ring_width"
        android:color="#7095fc" />
    <size
        android:width="@dimen/audio_seek_bar_thumb_size"
        android:height="@dimen/audio_seek_bar_thumb_size" />
</shape>

layers_thumb_ring_sweep_1.xml

这是准备拿来转圈的thumb。使用layer-list,叠加多层效果。 底部是一个半白色的圆(android:shape="oval")。 再叠加上一层圆环(android:shape="ring"),使用了渐变色,增加动感。

<?xml version="1.0" encoding="utf-8"?>
<layer-list xmlns:android="http://schemas.android.com/apk/res/android">
    <item>
        <shape android:shape="oval">
            <size
                android:width="@dimen/audio_seek_bar_thumb_size"
                android:height="@dimen/audio_seek_bar_thumb_size" />
            <solid android:color="#ffffff" />
        </shape>
    </item>
    <item>
        <shape
            android:innerRadius="4dp"
            android:thicknessRatio="6"
            android:shape="ring"
            android:useLevel="false">
            <gradient
                android:endColor="#ffffff"
                android:startColor="#7095fc"
                android:type="sweep" />
            <size
                android:width="@dimen/audio_seek_bar_thumb_size"
                android:height="@dimen/audio_seek_bar_thumb_size" />
        </shape>
    </item>
</layer-list>

rotate_thumb_1.xml

定义旋转效果。注意它的drawable使用了上面定义的layers_thumb_ring_sweep_1.xml

<?xml version="1.0" encoding="utf-8"?>
<rotate xmlns:android="http://schemas.android.com/apk/res/android"
    android:drawable="@drawable/layers_thumb_ring_sweep_1"
    android:duration="100"
    android:fromDegrees="0"
    android:pivotX="50%"
    android:pivotY="50%"
    android:toDegrees="-360" />
旋转参数android:toDegrees可以根据需求定义。

layers_seek_bar_progress_1.xml

定义进度条的样式。这个是“底座”。颜色要和上面的匹配,看起来好看一点。

<?xml version="1.0" encoding="utf-8"?>
<layer-list xmlns:android="http://schemas.android.com/apk/res/android">
    <item android:id="@android:id/background">
        <shape>
            <size
                android:width="5dp"
                android:height="@dimen/audio_course_item_seek_bar_progress_height" />
            <solid android:color="#e1e5e8" />
        </shape>
    </item>
    <item android:id="@android:id/secondaryProgress">
        <clip>
            <shape>
                <solid android:color="#b7bdc8" />
            </shape>
        </clip>
    </item>
    <item android:id="@android:id/progress">
        <clip>
            <shape>
                <gradient
                    android:angle="0"
                    android:centerColor="#b8cafd"
                    android:endColor="#86a4fd"
                    android:startColor="#eef2ff" />
            </shape>
        </clip>
    </item>
</layer-list>

layout

上面的资源文件准备完毕后。在我们的布局中添加一个SeekBar

  • android:maxHeightandroid:minHeight需要设置
  • android:progressDrawable 用前面定义好的“底座”
  • android:thumb 先使用静态的样式
<SeekBar
    android:id="@+id/play_sb"
    android:layout_width="match_parent"
    android:layout_height="wrap_content"
    android:layout_marginTop="16dp"
    android:background="@null"
    android:maxHeight="@dimen/audio_course_item_seek_bar_progress_height"
    android:minHeight="@dimen/audio_course_item_seek_bar_progress_height"
    android:progress="40"
    android:progressDrawable="@drawable/layers_seek_bar_progress_1"
    android:thumb="@drawable/shape_thumb_round_1"
    app:layout_constraintTop_toTopOf="parent" />

Activity中调用

由Activity来持有Drawable变量和动画。例子中使用了dataBinding。

private RotateDrawable mRotateThumbDrawable; //  加载中的thumb,由Activity来持有这个drawable
private Drawable mSolidThumb;
private ObjectAnimator mThumbAnimator; // 控制动画
// ...
    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        mBinding = DataBindingUtil.setContentView(this, R.layout.act_seekbar_1);// ...
        mRotateThumbDrawable = (RotateDrawable) AppCompatResources.getDrawable(getApplicationContext(), R.drawable.rotate_thumb_1);
        mSolidThumb = AppCompatResources.getDrawable(getApplicationContext(), R.drawable.shape_thumb_round_1);
    }
Drawable对象由activity直接持有,操作起来比较方便。

改变seekbar的thumb,使用方法setThumb(Drawable thumb)

使用静态的thumb

mBinding.playSb.setThumb(mSolidThumb);

使用转圈圈的效果,先setThumb,并且需要启动动画

mBinding.playSb.setThumb(mRotateThumbDrawable);
mThumbAnimator = ObjectAnimator.ofInt(mRotateThumbDrawable, "level", 0, 10000);
mThumbAnimator.setDuration(1000);
mThumbAnimator.setRepeatCount(ValueAnimator.INFINITE);
mThumbAnimator.setInterpolator(new LinearInterpolator());
mThumbAnimator.start();

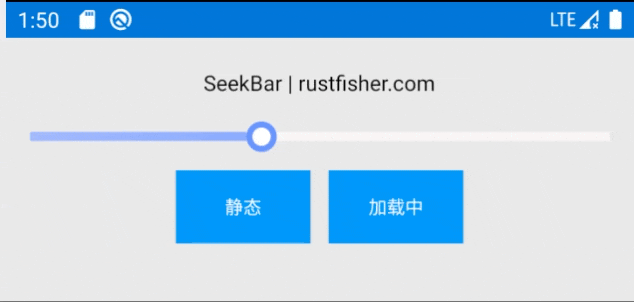

效果如下图

thumb

可以在静态和动态之间相互切换。

离开页面时记得关闭动画

@Override
protected void onDestroy() {
    if (null != mThumbAnimator) {
        mThumbAnimator.cancel();
    }
    super.onDestroy();
}

小结

要实现转圈的效果。主要还是直接操作drawable对象,把动画加进去。 setThumb(Drawable thumb)方法接受的是Drawable对象,那么我们的思路就是从控制Drawable这点下手。

全部使用drawable可以达到文中的效果。有条件的也可以使用图片资源。做出更丰富的效果。
