绘制图表Matplotlib快速入门

更新日期 2021-07-16
  • 2021-07-16 创建文档

绘制图表是运营工作中常见的需求。

接下来我们利用Matplotlib来绘制图表。

Matplotlib 是一个综合性的库。它是 Python 的可视化工具,可创建静态、带动画和可交互的图表 Matplotlib 官网https://matplotlib.org/ 官方使用手册

安装

官方给出的安装方法是使用pip

python -m pip install -U pip
python -m pip install -U matplotlib

我们使用PyCharm,也可以先打

import matplotlib.pyplot as plt
其中matplotlib下面有红线,跟着PyCharm的提示,把缺失的包装上就好。

绘制折线图示例

接下来使用matplotlib绘制一个简单的折线图,先把这个库用起来。

准备数据

我们用math.sin来模拟。x从0到100,y=sin(x)。一个简单的sin函数。

绘制

准备数据,然后绘制出图表。完整代码如下

import math
import matplotlib.pyplot as plt

def demo1():
    x_list = []
    y_list = []
    for i in range(0, 100):
        x_list.append(i)
        y_list.append(math.sin(i * 0.1))
    plt.plot(x_list, y_list)
    plt.show()


if __name__ == '__main__':
    print('rustfisher 绘制折线图事例1')
    demo1()

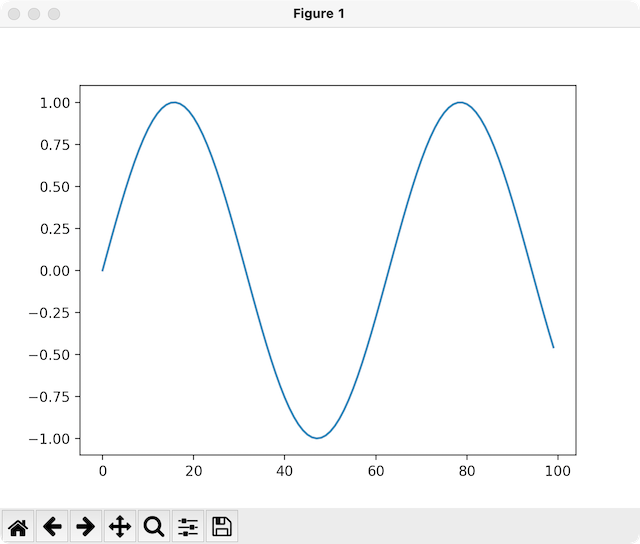

Mac的PyCharm运行下能得到这样的图

run

代码中

  • plt.plot(x_list, y_list)指定x,y值,都是列表。这2个列表的长度要相等。
  • plt.show()是直接绘制图表。

可以看到图中缺少很多元素。图的标题没有指定,x轴和y轴都没有说明。

增加一些细节

为操作图表,我们需拿到图表对象ax = plt.gca()

ax = plt.gca()
ax.set_title('rustfisher.com mapplotlib example')
ax.set_xlabel('x')
ax.set_ylabel('y = sin(x)')
ax.grid()

  • set_title 设置图表标题
  • set_xlabel 设置x轴名称
  • set_ylabel 设置y轴名称
  • grid() 显示格子

修改后的代码如下

def demo1():
    x_list = []
    y_list = []
    for i in range(0, 100):
        x_list.append(i)
        y_list.append(math.sin(i * 0.1))
    ax = plt.gca()
    ax.set_title('rustfisher.com mapplotlib example')
    ax.set_xlabel('x')
    ax.set_ylabel('y = sin(x)')
    ax.grid()
    plt.plot(x_list, y_list)
    plt.show()

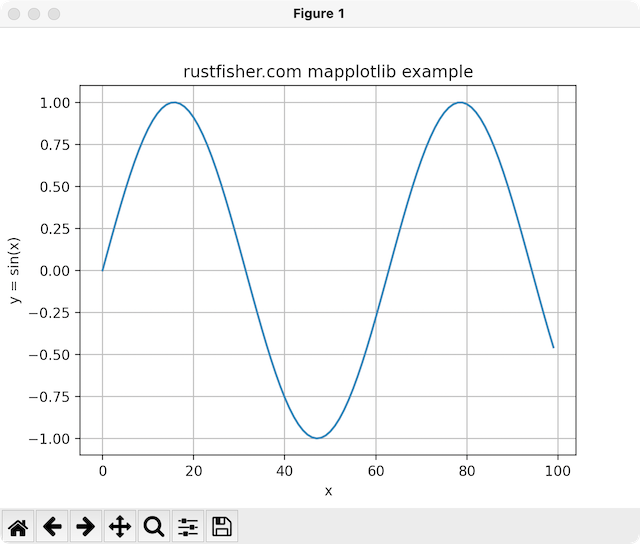

运行结果 run2

操作说明

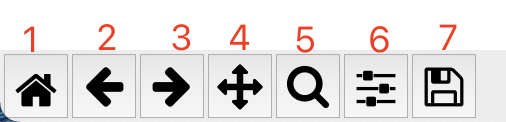

从前面图中我们可以看到下面有一排按钮。这些按钮提供了一些操作图表的功能。 从左到右我们排个序1,2,3,4..

btns

  • (1)让图表恢复到初始状态
  • (2)上一个图表状态
  • (3)下一个图表状态
  • (4)移动图表
  • (5)缩放图表
  • (6)调整图表显示的位置
    • (1)点击缩放按钮后,鼠标按住左键去框选一个区域,松开左键后就是放大那个区域。
    • (2)按住右键再框选,则是缩小显示区域。
  • (7)保存图片

直接保存

如果我们想直接保存得到的图片,可以不调用show方法。而是调用savefig()方法。

# plt.show()
plt.savefig('out.png')
